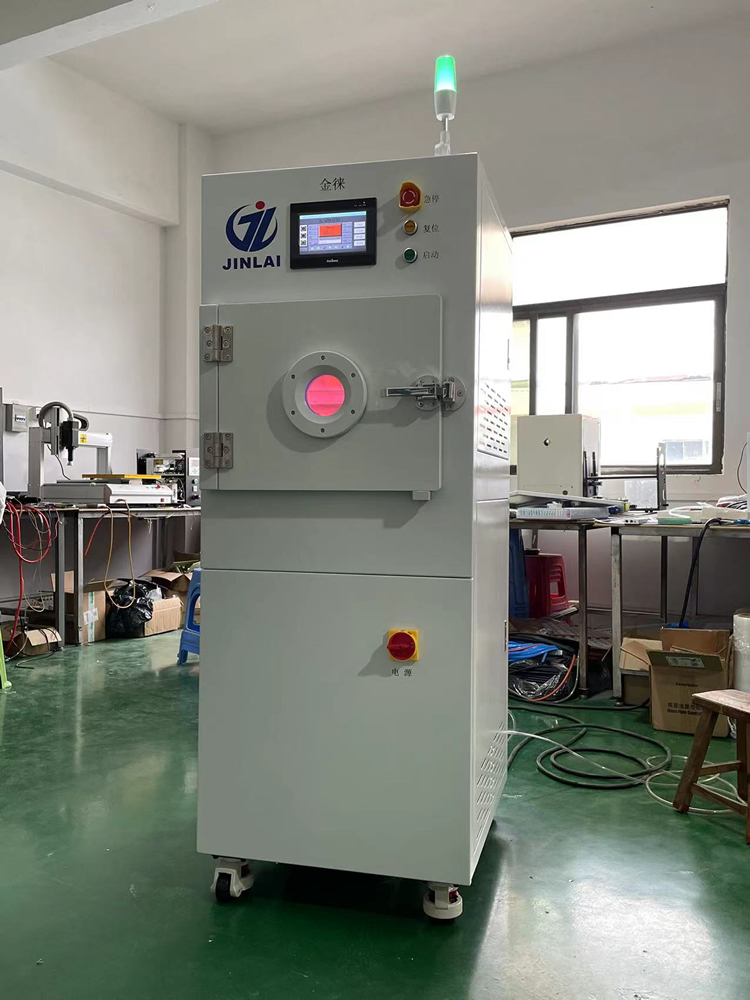

對電路板、外延片、芯片、環氧基光刻膠去除。適用于所有的基材及復雜的幾何構形都可以進行等離子體去膠、活化、刻蝕、清洗、鍍膜。
型 號 | JL-RR12 | ||
等離子源系統 | 頻 率 | 13.56MHz 射頻 | |
功 率 | 0~1000W可調 | ||
選 配 | |||
真空系統 | 真空腔體 | 材質 | 316L不銹鋼、航空鋁(選配) |
腔體內部尺寸 | 360*800*650(寬*高*深(MM)) | ||
腔體容積 | 135L | ||
處理最大尺寸 | 12英寸 | ||
密封性 | 軍工級焊接密封 | ||
泵 | 真空泵 | 油泵/干泵+羅茨泵組合(選配) | |
真空管路 | 不銹鋼管、不銹鋼波紋管 | ||
真空計 | 1×105~1×10-1Pa | ||
質量流量計 | <±1% FS | ||
氣路控制 | 2-4路處理氣體氣路,氣體流量可調 | ||
極限真空 | 5Pa | ||
適用氣體 | 流量范圍 | 0-500SCCM(可調) | |
工藝氣體 | Ar、N?、O?、H?等等(可選) | ||
控制系統 | 1、PLC 自動控制; | ||
2、7寸觸摸屏,圖形用戶界面; | |||
3、配方程序?yàn)?0~99; | |||
4、多級權限操作; | |||
5、圖形化曲線圖自動監測工藝參數狀態及錯誤信息; | |||
6、存儲工藝數據及錯誤信息; | |||
7、報警信息提示及追溯; | |||
8、圖形化界面檢測處理參數; | |||
9、自動、手動操作可切換; | |||
10、維護提示緊急停止按鈕; | |||
11、門感應器和真空互鎖; | |||
12、機器運行信號指示; | |||
13、機器運行結束提示; | |||
外觀參數 | 外形尺寸(MM) | 640*1700*840(寬高深) | |
重 量 | 280KG | ||
設施配置 | 電 力 | 五線線三相制AC380V ,50-60Hz。所有配線符合《低壓配電設計規范 GB50054-95》、《低壓配電裝置及線路設計規范》等國標標準相關規定 | |
壓縮空氣 | 干燥壓縮空氣CDA | ||
其 它 | 提供操作手冊、維護手冊、安裝手冊,易損件備件清單. | ||
質保、售后服 務和技術支持 | 質 保 | 一年免費的維保和備件免費更換 | |
技術支持 | 接到設備故障通知1個小時內提供遠程技術支持,對遠程無法定位解決的問題,提供現場維修服務 | ||
培 訓 | 設備正式試用前,提供完整、免費的技術培訓 |
