? 去除鎳片/電芯極柱端面污物、粉塵
? 鎳片焊接前清洗
? 極片涂覆前清洗
? 金屬殼,紐扣電池清洗
? 鋰電池藍膜粘貼前進行預處理
電源主機規格 | ||
型 號 | JL-AD 直噴 | JL-AR 旋噴 |
輸入電源 | 220(±10%)Vac | 220(±10%)Vac |
電源頻率 | 50-60HZ | 50-60HZ |
等離子輸出功率 | 50-1000W | 300-1200W |
控制方式 | I/O接口 | I/O接口 |
輸出線纜長度 | ≥3000mm(可定制) | ≥3000mm(可定制) |
報 警 | 過載保護、短路保護、斷路保護、溫度保護。 | 過載保護、短路保護、斷路保護、溫度保護。 |
槍頭規格 | ||
槍頭重量 | 1kg | 4kg |
槍嘴規格 | 1-10mm 任選 | 普通型:10-100 任選 |
等離子處理高度 | 5-30mm | 5-20mm |
等離子有效處理寬度 | 1-10(最大10mm) | 10-100mm(最大100mm) |
工作氣體使用量 | CDA:46±6L/min或0.3MPa丫說工期 | CDA:46±6L/min或0.3MPa丫說工期 |
工作高頻頻率 | 25KHz~60KHz | 25KHz~60KHz |
等離子體溫度 | <45°C,最低小于38°C | <45°C,最低小于38°C |
機箱尺寸mm | 420*240*400(長*寬*高) | 420*240*400(長*寬*高) |
主機重量 | 20kg | 20kg |
1、運動平臺主要部件采用進口零部件;零件為CNC精密加工,保證設備穩定、可靠、運行精度高。
2、本設備采用獨特控系統,不受氣壓等因素影響,避免不均,拉絲,毛邊等不良。
3、提高速度;廣泛用于各種流體,圖形(點、直線、曲線、任意點及線的組合)。
4、中文畫面,參數不良記錄顯示,出現不良時及時報警。
5、控制器采用專用控制系統,示教器界面功能布局較為人性化、操作方式極為簡便。

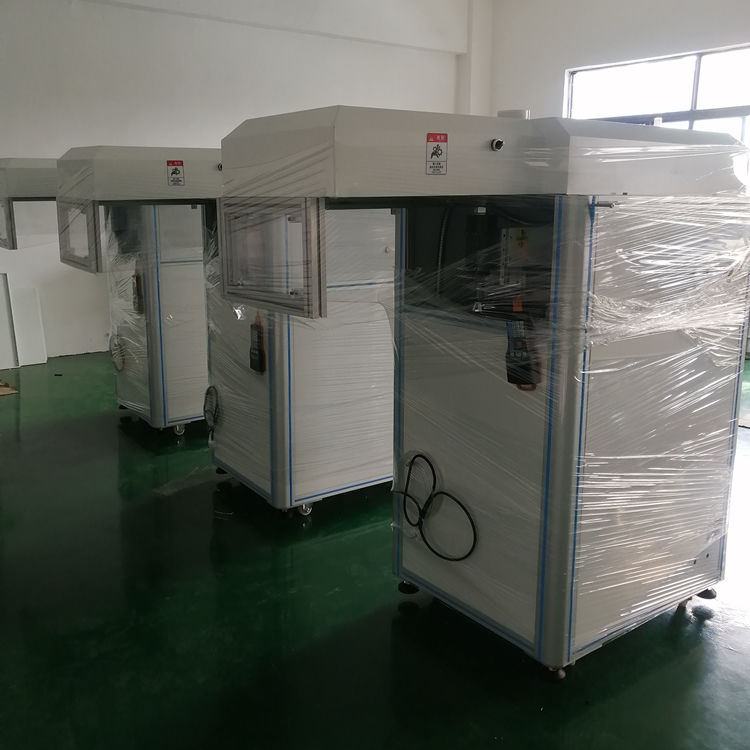

6、整體外罩設計有排風口,可排出處理產生的廢氣物。
7、設備帶有光柵保護功能,可保護人員操作安全。
8、采用磁懸浮旋轉運動結構,相對于傳統普通電機結構,運行平穩,壽命更長,性能更穩定。
9.等離子處理寬度50-70mm(噴頭可靈活更換),配備功率可調等離子發生器,系統出力強勁,性能穩定。
10.等離子發生器采用目前世界技術前沿的他激式震蕩線路結構,并設計頻率自動跟蹤線路,保障性能穩定,輸出功率可提升10%以上。

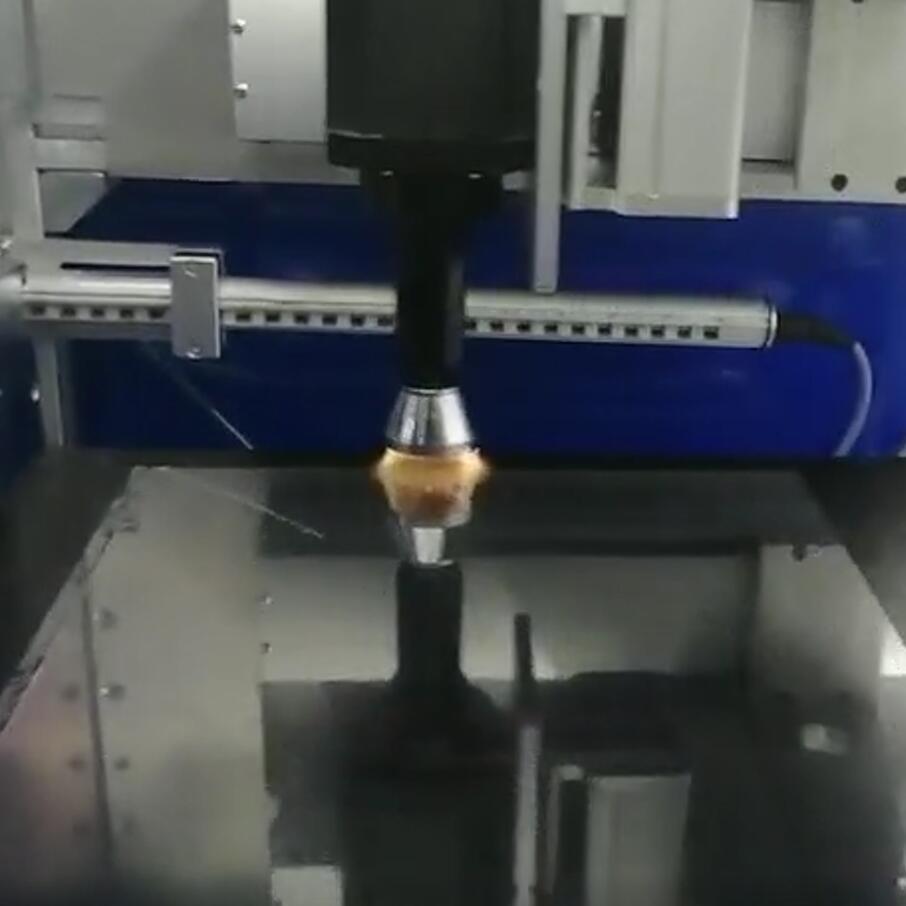

11.采用三代進口合金材料的旋轉式噴頭,耐高溫、抗氧化、長壽命,并經過時效處理和基頻整定,保證對設備信號系統的很好的諧振匹配狀態,相對于直噴單點系統單位處理面積大幅增加,提升工作效率。
12.采用進口一體特殊陶瓷絕緣,擊不穿,確保設備安全。
13.采用進口品牌亞德客的氣動組件,優先選用原裝系統,噪音小,壽命長,運行平穩,消除緩慢狀態和顫動現象。
14.該設備設計有故障自診系統,若有故障發生時系統自動報警通知操作人員,并提供數據快速解決,提高工作效率。
溫馨提示:上述大氣等離子清洗機僅供參考,詳情建議和技術人員溝通需處理材料及工況。
電芯經等離子清洗,依靠等離子中活性離子的“活化作用”達到去除電芯及鎳片表面污漬。
有效地去除電芯極柱端面的污物、粉塵等,提高表面潔凈度,為電池焊接提前做準備,以減少焊接的不良品。

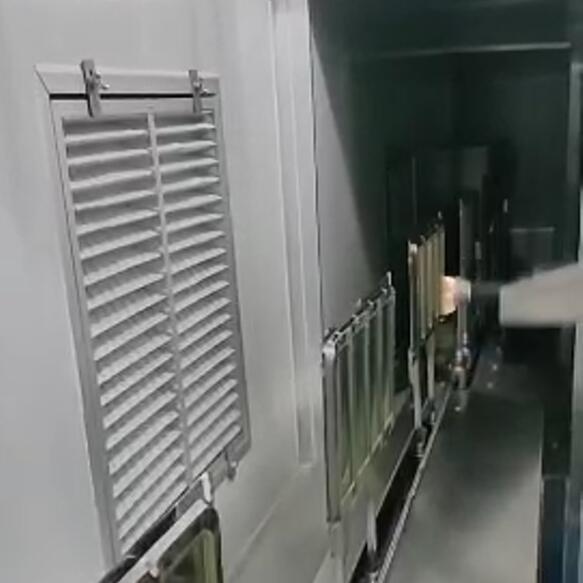

全自動生產安裝在流水線上,可與其他自動化設備無縫對接,便于操作和監控
使用成本低,幾乎不產生廢氣,綠色環保
等離子體去與有機物、微小顆粒發生物理或者化學反應,形成潔凈而且有微粗化的表面,清洗徹底,沒有殘余物質。
電芯依靠等離子體中活性粒子的“5種作用”,增強粘接、貼合、焊接、涂覆、邦定效果。被清除的污染物可能為有機物、環氧樹脂、氧化物、微顆粒污染物等。對應不同的污染物,應采用不同的清洗工藝??芍苯勇?lián)系深圳金徠,提供一對一解決方案。

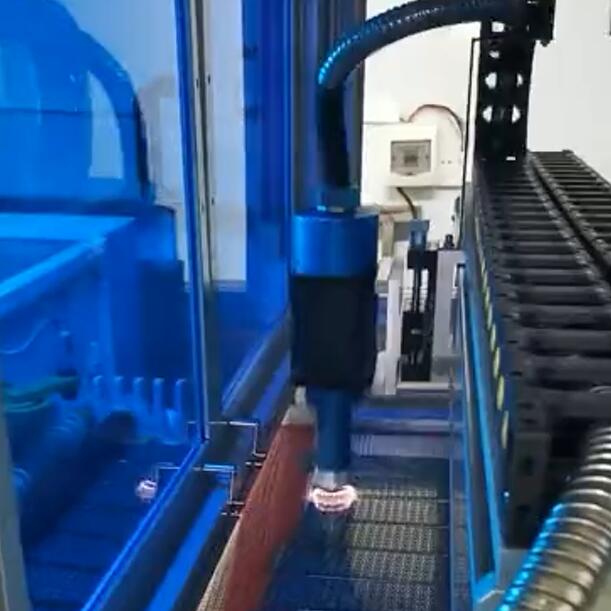

全自動電芯等離子清洗機處理的流程
電芯上料→極耳整平→等離子清洗→電芯正面→電芯反面→等離子清洗→電芯下料
為什么需要全自動電芯等離子清洗機?
1、動力電池組的可靠性要求極高,既要穩定放電,又要保證所有的焊線不脫落,而要保證所有的焊線不脫落,則焊線焊接必須十分可靠。每根焊線都必須按照國標進行檢測,更重要的是,必須在焊接階段就增加附著力,使焊線牢靠。
2、汽車動力鋰離子電池電芯處理是生產組裝過程中一個重要的環節,電芯處理包括電芯封邊以及極耳整平。極耳整平后進行等離子清洗,可以清除有機物和微小顆粒,提高后續激光焊接的可靠性。
3、汽車動力鋰電池是分正負極的,極耳就是從電芯中將正負極引出來的金屬帶,通俗的說電池正負兩極的耳朵是在進行充放電時的接觸點。這個接觸點表面是否干凈,將影響電氣連接的可靠性和耐久性。
4、汽車動力鋰電池電芯在出廠過程中極耳經常會出現不平整,折彎甚至扭曲的現象,使焊接時會出現虛焊、假焊、短接等現象。在電芯極耳整平后用等離子清洗處理機對極耳表面去除有機物、微小顆粒物等雜質,粗化焊接表面,可以保障極耳焊接的效果良好。
